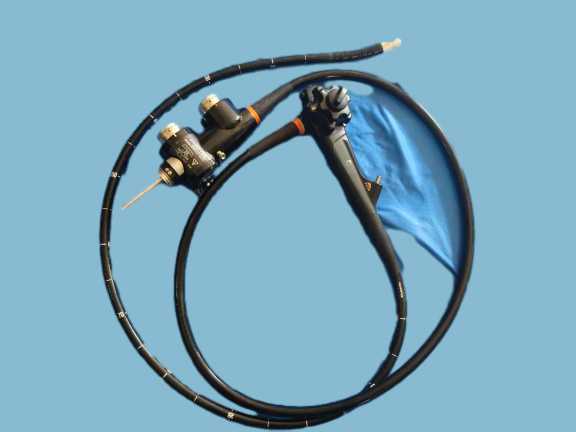

GF-UCT260 Ultrasons endoscopiques (EUS) Vidéoscope ultrasonique

Olympus GF-UCT260 est un appareil médical spécialisé Il s'agit d'un instrument d'imagerie médicale haut de gamme, qui n'est pas un appareil photo ou un produit de consommation ordinaire.

Type: échographie endoscopique (EUS) échographie gastroscopique

Objectifs: Combines endoscopy (visual inspection of the upper gastrointestinal tract) with ultrasound imaging from the tip of the scope to examine structures inside and beyond the walls of the digestive tract — especially the pancreas, les voies biliaires et les organes voisins.

Caractéristiques et spécifications

Ultrasons + Endoscope vidéo: fournit à la fois une vidéo endoscopique et une imagerie par ultrasons dans un seul instrument. Cela aide les médecins à diagnostiquer et à guider les biopsies ou les traitements avec une imagerie en temps réel.

Transducteur à matrice linéaire courbée: Le transducteur à ultrasons à l'extrémité émet des ondes sonores et reçoit des échos pour former des images détaillées des structures internes.

Champ de vision: généralement une vue large vers l'avant/oblique pour l'endoscopie couplée à une plage d'échographie de ~ 180°.

Taille et communication: diamètre extérieur du tube d'insertion ≈ 12,6 mm, longueur de travail ~ 1250 mm, canal d'instrumentation ~ 3,7 mm, permettant le passage de la biopsie standard et des outils thérapeutiques.

Utilisé avec des processeurs à ultrasons: nécessite un processeur à ultrasons compatible (par exemple, la série Olympus EU-ME) pour alimenter l'imagerie par ultrasons.

Spécifications optiques/endoscopiques

Champ de vision (endoscopique): ~ 100°
Direction de vue: oblique vers l'avant ~ 55°
Profondeur de champ: 3 100 mm
Distance visible minimale: ~ 6 mm

Les dimensions physiques

Diamètre extérieur de l'extrémité distale: ~ 14,6 mm
Pour les tubes de décharge, le diamètre extérieur: ~ 12,6 mm.
Longueur de fonctionnement: ~ 1,250 mm
Longueur totale: ~1,555 mm (longueur totale du champ d'application)

Canaux de l'instrument

Diamètre intérieur du canal: ~ 3,7 mm

Coupe / maniabilité

Plage d'angle:

• vers le haut: ~ 130°
• vers le bas: ~ 90°
• Droite / gauche: ~ 90° chacune

Utilisation clinique

Le GF-UCT260 est conçu pour les procédures de diagnostic et d'intervention de l'EUS, en particulier pour les structures d'imagerie et d'échantillonnage dans et autour du tube digestif (par exemple, le pancréas, les voies biliaires).Il est généralement associé à des processeurs ultrasonores avancés tels que l'Olympus EU-ME2 / EU-ME3 ou des systèmes similaires..
