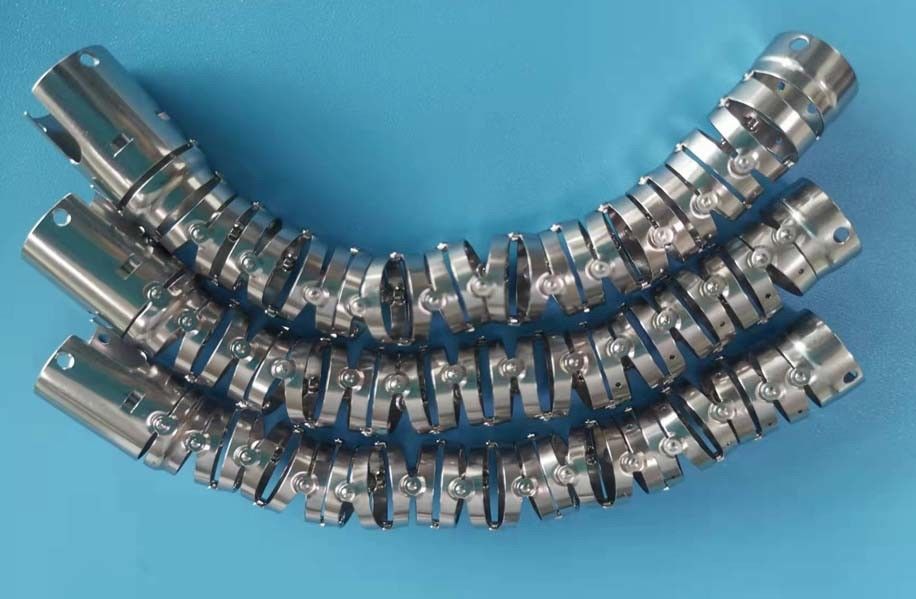

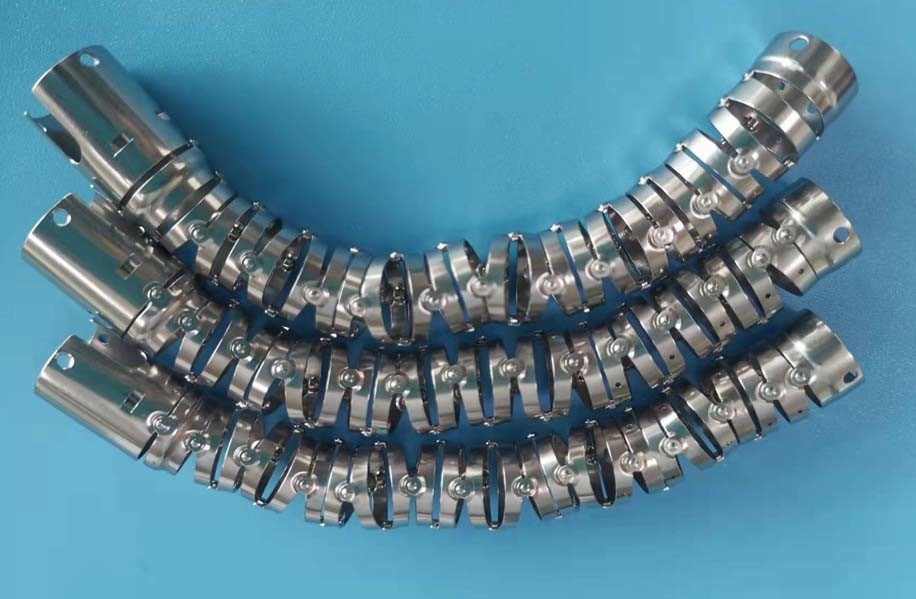

Endoscopie des sections de flexion

La section de pliage est composée d'une série d'anneaux métalliques de forme irrégulière, chacun étant relié à l'anneau de chaque côté via un joint librement mobile.Ces joints sont construits à l’aide d’une série d’axes de pivotement, chacun étant décalé de 90 degrés par rapport à ses voisins.

Un ensemble de pivots permet à la section de flexion de s'enrouler dans le sens de haut en bas.Un deuxième ensemble permet à la section de courbure de s'enrouler dans le sens droit-gauche.Ensemble, ils permettent à la section de flexion de s'enrouler dans n'importe quelle direction.La direction de la boucle est contrôlée par quatre fils d’angulation qui s’étendent sur toute la longueur du tube d’insertion.Ces quatre fils sont fermement attachés à la pointe de la section de pliage aux positions 3 heures, 6 heures, 9 heures et 12 heures.Tirer sur le fil fixé à la position 12 heures provoque l'enroulement de la section courbée vers le haut et permet d'obtenir ce que les endoscopistes appellent « déviation de la pointe vers le haut ».Tirer sur le fil attaché à la position 3 heures provoque une déviation de la pointe droite.Tirer sur les deux autres fils provoque une déviation vers le bas et vers la gauche.L'endoscopiste est capable de tirer tour à tour sur chacun de ces fils en tournant les boutons d'angulation de haut en bas ou de droite à gauche.La rotation simultanée des boutons de haut en bas et de droite à gauche produit un mouvement combiné de la pointe (par exemple vers le haut et vers la droite) et permet à l'endoscopiste de balayer la pointe de l'endoscope dans n'importe quelle direction.
